![Exif_JPEG_420](https://www.hoehn-neigungstechnik.de/wp-content/uploads/2022/07/HNSC-A-15-GP-AC-0.5A-scaled-e1658328094232-300x193.jpg)

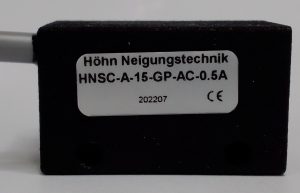

HNSC-A-15-GP-AC-0.5A
Funktion: Der Neigungsschalter HNSC-A-15-GP-AC-0.5A überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an der X-Achse auf, die größer als 15° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner). Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist. Die Hysterese beträgt 12°.
Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Messprinzip:
-90°…+90°
15° Neigungsabweichung aus der Horizontalen
+/-5°
<15°
Mechatronisches Neigungselement
Gehäusematerial:
Maße:
Befestigung:
Anzugsdrehmoment:
Kunststoff
40 x 20 x 24 mm³
siehe Einbauskizze

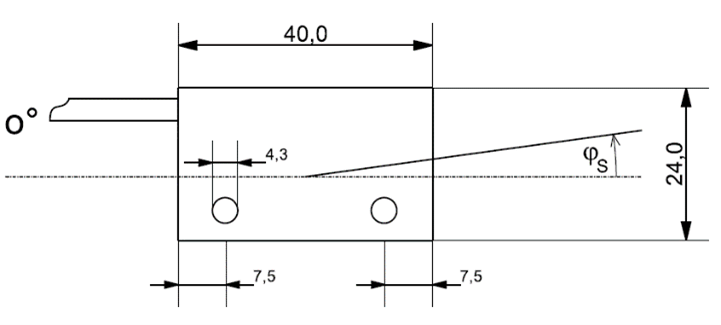

![Einbaumaße HNSC-A-15-GP](https://www.hoehn-neigungstechnik.de/wp-content/uploads/2024/04/Einbaumasse-HNSC-A-15-GP-1024x473.png)
Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:
Anschluss:
42-250 VAC
500 mA
Öffner (NC)
Kabel, 2-adrig, 0,5 m
optional Litzen 0,1m
![Anschlussbild GP Schalter (Öffner)](https://www.hoehn-neigungstechnik.de/wp-content/uploads/2023/10/Anschlussbild-GP-Schalter-Oeffner-300x122.png)
EU-Richtlinien:
.
Angewendete Normen:
2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
2014/35/EU Niederspannungs-Richtline
EN IEC 60947-5-1:2018
EN IEC 63000:2018
MTTFd:
Gebrauchsdauer:
6137 Jahre
20 Jahre / 1.000.000 Schaltzyklen
Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.
Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.
