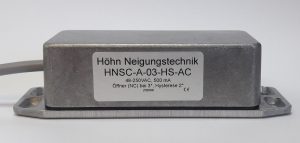

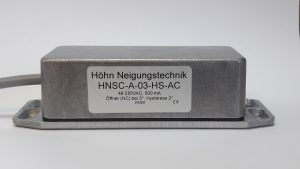

HNSC-A-03-HS-AC

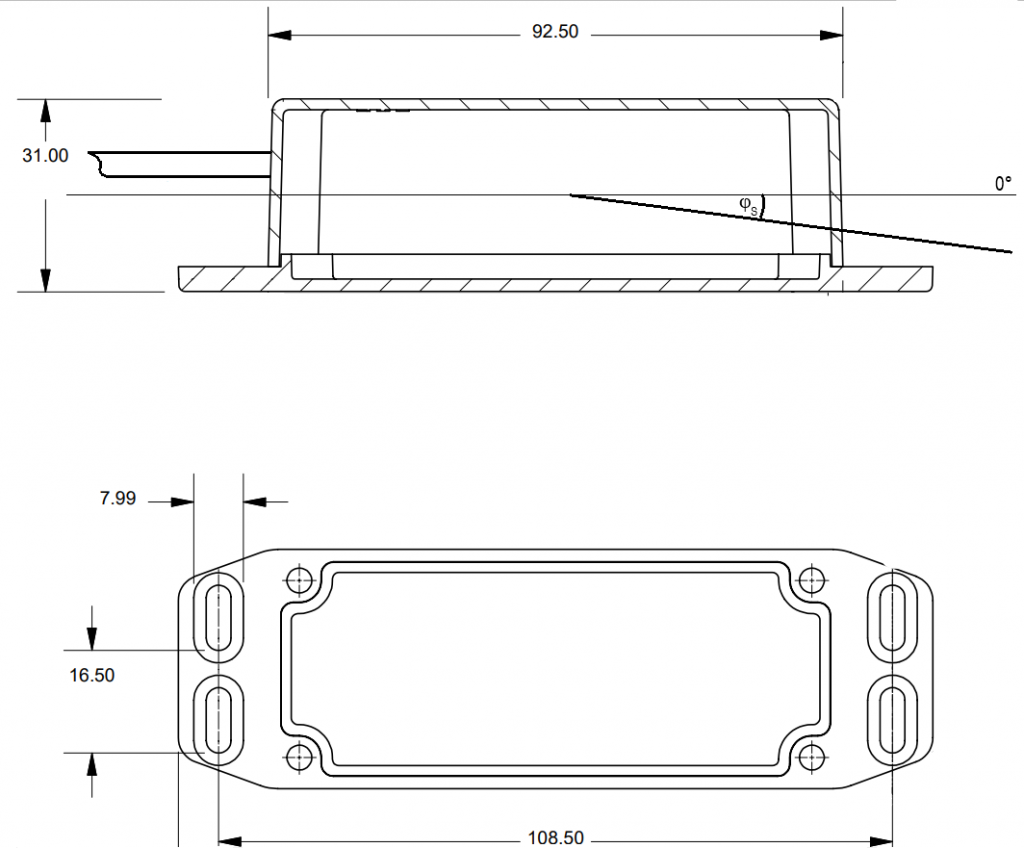

Funktion: Der Neigungsschalter HNSC-A-03-HS-AC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an der X-Achse auf, die größer als 3° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner). Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist. Die Hysterese beträgt 2°.

Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Messprinzip:

-45°…+45°
-3° Neigungsabweichung aus der Horizontalen
+/-1°
2°+/-1°
Mechatronisches Neigungselement

Gehäusematerial:
Maße:
Befestigung:
Anzugsdrehmoment:

Aluminium
38 x 92,5 x 31 mm
Bohrung für Schraube M4, siehe Einbauskizze
2,5 Nm

Spannungsversorgung:
Ausgangsstrom:

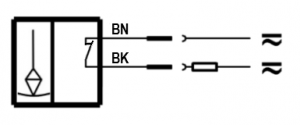

Schaltausgang:
Anschluss:
Kabellänge:

48-250 VAC
500 mA
Gepolter Öffner (NC)
Kabel, 2-adrig
2m

EU-Richtlinien:
Angewendete Normen:

2011/65/EU RoHS-Richtlinie
EN 50581:2012

MTTFd:
Gebrauchsdauer:

6137 Jahre
20 Jahre / 500.000 Schaltzyklen

Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.

Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.

Technische Änderungen behalten wir uns vor.

Download:

Datenblatt_HNSC-A-03-HS-AC
