HNSC-A-10-LM-AC

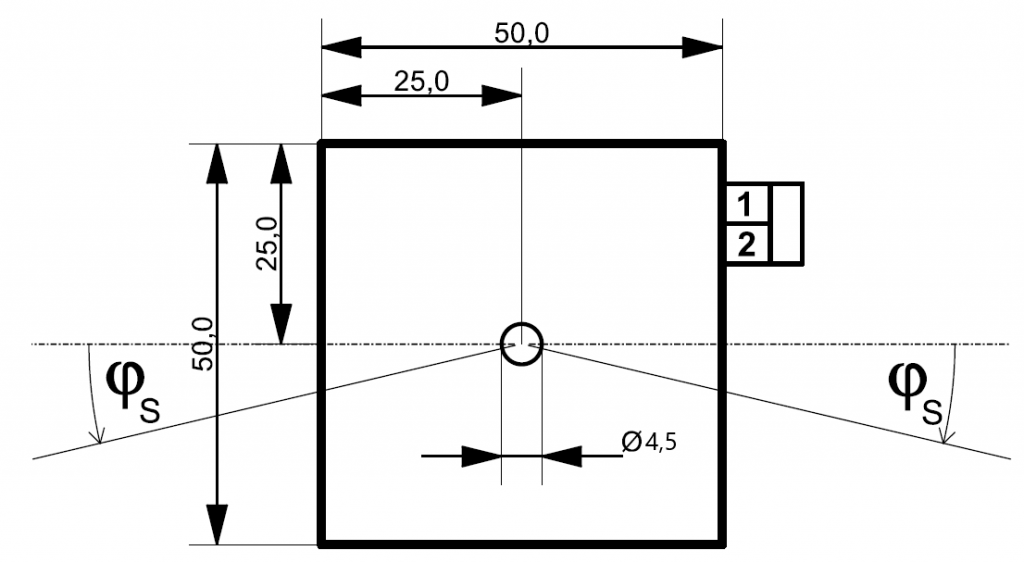

Funktion: Der Neigungsschalter HNSC-A-10-LM-AC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungs-abweichung an einer Seite der X-Achse auf, die größer als +/-10° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner). Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsab-weichung aufgehoben ist. Die Hysterese beträgt 5°.
Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Messprinzip:
-90°…+90°
10° Neigungsabweichung aus der Horizontalen
+/- 2°
5° +/- 2°
Mechatronisches Neigungselement
Gehäusematerial:
Maße:
Befestigung:
Kunststoff
50 x 50 x 15mm
Metallbuchse für Schraube M4, mit Zahnscheibe
feststellbar
Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:

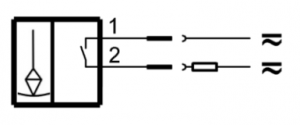

Anschluss:
42-250 V, Wechselstrom
500 mA
Gepolter Öffner (NC)
Schraublänge, 2-polig
1: L oder N
2: Schaltausgang
EU-Richtlinie:
.
.
Angewendete Norm:
2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
2014/35/EU Niederspannungsrichtline
EN IEC 60947-5-1:2018
EN IEC 63000:2018
MTTFd:
Gebrauchsdauer:
6137 Jahre
20 Jahre / 500.000 Schaltzyklen
Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.
Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.
