HNSC-A-10-LS-AC

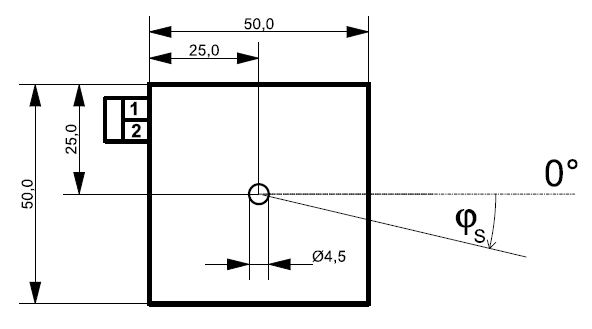

Funktion: Der Neigungsschalter HNSC-A-10-LS-AC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an einer Seite der X-Achse auf, die größer als -10° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner). Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist.
Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Messprinzip:
-90°…+90°
-10° Neigungsabweichung aus der Horizontalen
+/-2°
6°+/-2°
Mechatronisches Neigungselement
Gehäusematerial:
Maße:
Befestigung:
Anzugsdrehmoment:
Kunststoff
50 x 50 x 15mm
mit Schraube M4, mit Zahnscheibe
2,5 Nm

Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:

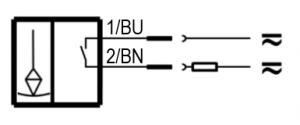

Anschluss:
Kabellänge:
42-250 VAC
500 mA
Gepolter Öffner (NC)
Kabel mit Anschlussstecker M12, 4-polig, A-codiert
2m

EU-Richtlinien:
.
.
Angewendete Normen:
2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
2014/35/EU Niederspannungsrichtline
EN IEC 60947-5-1:2018
EN IEC 63000:2018
MTTFd:
Gebrauchsdauer:
6137 Jahre
20 Jahre / 500.000 Schaltzyklen
Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.
Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.
