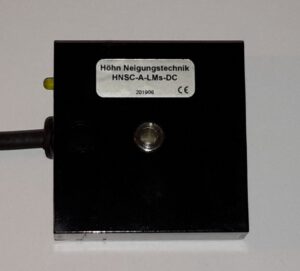

HNSC-A-LMs-DC

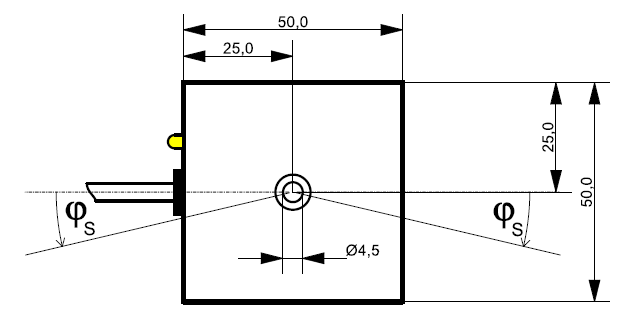

Funktion: Der Neigungsschalter HNSC-A-LMs-DC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an einer Seite der X-Achse auf, die größer als +/-5° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner). Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist.

Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Messprinzip:

-90°…+90°
+/-5° Neigungsabweichung aus der Horizontalen
+/-2°

Mechatronisches Neigungselement

Gehäusematerial:
Maße:
Befestigung:
Anzugsdrehmoment:

Kunststoff
50 x 50 x 15mm
Metallbuchse für Schraube M4, mit Zahnscheibe
2,5 Nm

Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:
Anschluss:
Kabellänge:

9-30 Volt, Gleichstrom
500 mA
Gepolter Öffner (NC)
Kabel mit Anschlussstecker M12, 4-polig, A-codiert
2m

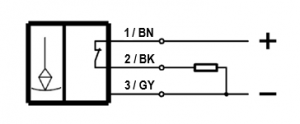

Steckerbelegung M12 A-codiert

EU-Richtlinien:
Angewendete Normen:

2014/30/EU EMV-Richtlinie, 2011/65/EU RoHS-Richtlinie
EN 61000-6-3:2007 + A1:2011/ AC:2012 (Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe),
EN 61000-6-2:2005 + AC:2005-09 (Störfestigkeit für Industriebereich)

MTTFd:
Gebrauchsdauer:

6137 Jahre
20 Jahre / 500.000 Schaltzyklen

Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.

Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.

Technische Änderungen behalten wir uns vor.

Download:

Datenblatt_HNSC-A-LMs-DC
