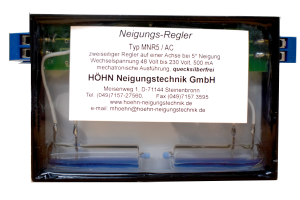

HNSC-A-MNR5-AC

Funktion: Der Neigungsschalter HNSC-A-MNR5-AC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an einer Seite der X-Achse auf, die größer als -5° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner) den Ausgang 1. Bei Neigungsabweichung größer als 5° öffnet der Ausgang 2. Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist. Die Hysterese beträgt 2°.

Messbereich X-Achse:
Schaltwinkel φS:
Genauigkeit:
Hysterese:
Messprinzip:
Anzugsgrehmoment:

-90°…+90°
+/- 5° Neigungsabweichung aus der Horizontalen
+/- 2°

Mechatronisches Neigungselement
2,5 Nm

Gehäusematerial:
Maße:
Befestigung:
Anzugsgrehmoment:

Kunststoff
50 x 50 x 15mm
Bohrung für Schraube M4, mit Zahnscheibe
2,5 Nm

Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:
Anschluss:
Kabellänge:

48-250 V, Wechselstrom
500 mA
Gepolter Öffner (NC)
2 Schraubklemmen, 2-polig
1: L oder N
2: Schaltausgang 1
3: L oder N
4: Schaltausgang 2

EU-Richtlinien:
Angewendete Normen:

2011/65/EU RoHS-Richtlinie
EN 50581:2012

MTTFd:
Gebrauchsdauer:

3068 Jahre
20 Jahre / 500.000 Schaltzyklen

Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.

Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.

Technische Änderungen behalten wir uns vor.
