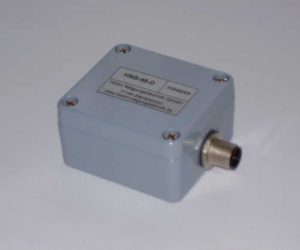

HNSC-D-02

Funktion:

Der Neigungsschalter HNSC-D-02 misst Neigungsabweichungen aus der Horizontalen um 2-Achsen (x-, y-Achse). Tritt eine Abweichung an einer Achse auf, die größer als der eingestellte EIN- Schaltpunkt ist, so schaltet der jeweilige Schaltausgang auf High- Pegel, die dazugehörige Anzeige- LED signalisiert den Schaltzustand. Der Schalter unterscheidet zwischen positiver Abweichung und negativer Abweichung.
Bei positiver Abweichung schaltet der jeweilige Ausgang XS+/ YS+, bei negativer Abweichung der jeweilige Ausgang XS-/ YS-.
Der Schaltausgang geht erst dann wieder auf Low- Pegel, wenn die Abweichung den Schaltpunkt unterschreitet.
Die Schalt- Hysterese zwischen Ein- und Ausschaltpunkt kann über das Drehpotentiometer P1 zwischen ca. 0,05° und 2° eingestellt werden. Die Grenzfrequenz kann über das Drehpotentiometer P2 zwischen ca. 2 Hz und 50 Hz eingestellt werden.

Messbereich X-Achse:
Messbereich Y-Achse:
Schaltpunkt X-Achse:y
Schaltpunkt Y-Achse:y
Kalibriergenauigkeit des:
Nullpunktes:
Kalibriergenauigkeit des
Schaltpunkte:

Auflösung:
Hysterese:
Grenzfrequenz:
Messprinzip:

-90°…+90°
-90°…+90°
0° < φx < 45°; einstellbar
0° < φy < 45°; einstellbar°
line
+/- 0,05°
line
+/- 0,05° + 1% des Schaltbereichs

0,025°
≈0,05°…2,00°, einstellbar
≈2…50 Hz, einstellbar
MEMS

Gehäusematerial:
Maße:

Aluminium
64mm x 58mm x 34mm

Betriebsspannung UB:
Restwelligkeit:
Stromaufnahme, unbelasted:
Schaltausgang:
Ausgangsspannung:
Max, Ausgangsspannung:
line
Anschluss:

9-28 V DC
< 10 %
< 40 mA
open collector (NC)
> Vs -1,5V
250 mA je Ausgang
500 mA max Ausgangsbelastung (alle Ausgänge gleichzeitig)
Rundstecker M12, 8-polig
oder:       Kabel, geschirmt, 6-adrig (a. Anfrage)

HNSC-D-01_Anschlussbelegung

EU-Richtlinien:
Angewendete Normen:

2014/30/EU EMV-Richtlinie, 2011/65/EU RoHS-Richtlinie
EN 61000-6-3:2007 + A1:2011/ AC:2012 (Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe),
EN 61000-6-2:2005 + AC:2005-09 (Störfestigkeit für Industriebereich)

MTTFd:
Gebrauchsdauer:

699 Jahre
20 Jahre

Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.

Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.

Technische Änderungen behalten wir uns vor.
