Typ LM / DC

Technische Daten:

Stromart: 12/24 Volt, 500 mA
Schalterart: Öffner, horizontal beiderseits bei 5° N einstellbar
Schaltbereich: links oder rechts als Schließer einstellbar bis 45°N.
Genauigkeit: +/- 1°
Medium: Elektrolyt, quecksilberfrei, blau
Strom: 24 / 40 Volt Gleichstrom 500 mA
Maße: 50x50x15 mm
Temperaturbereich: -22° bis + 85°C
Feuchtesicherheit: transparent hermetisch vergossen
Befestigung: Zentralschraube M5 mit Zahnscheibe, feststellbar.
Anschluss: Klemme, optional mit Kabelanschluss nach DIN IP 65

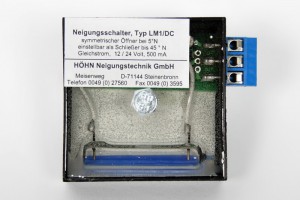

Der Neigungsschalter ist die mechatronische Weiterentwicklung des bewährten Quecksilberschalters, dessen optimale Funktion wird damit übernommen, und zusätzlich noch verbessert.

Der dabei eingesetzte Flüssigschalter wird zusammen mit einer Auswerteelektronik in einem Gehäuse transparent vergossen. Zusätzlich zu der sicheren Funktion wird durch die hermetische Verkapselung der Bauteile eine hohe Betriebsicherheit erreicht.

Die Einstellung auf verschiedene Schaltsituationen ist ein weiterer Vorteil dieser Konstruktion. Der Schalter wird vertikal in Steuerungen, oder als Sicherheitsschalter eingebaut. Der Einsatz erfolgt im stationären Bereich.

Durch die Verwendung eines neutralen Schaltmediums entspricht der Schalter den neuesten europäischen Bestimmungen. Eine Entsorgung ist problemlos möglich.
Im Vergleich zu vollelektronischen Neigungssensoren bietet dieser mechatronische
Neigungsschalter ein optimales Preis-Leistungsverhältnis.

Technische Änderungen behalten wir uns vor.

Download:

Datenblatt_LM_DC
