Zwei-Draht-Neigungsschalter – quecksilberfrei

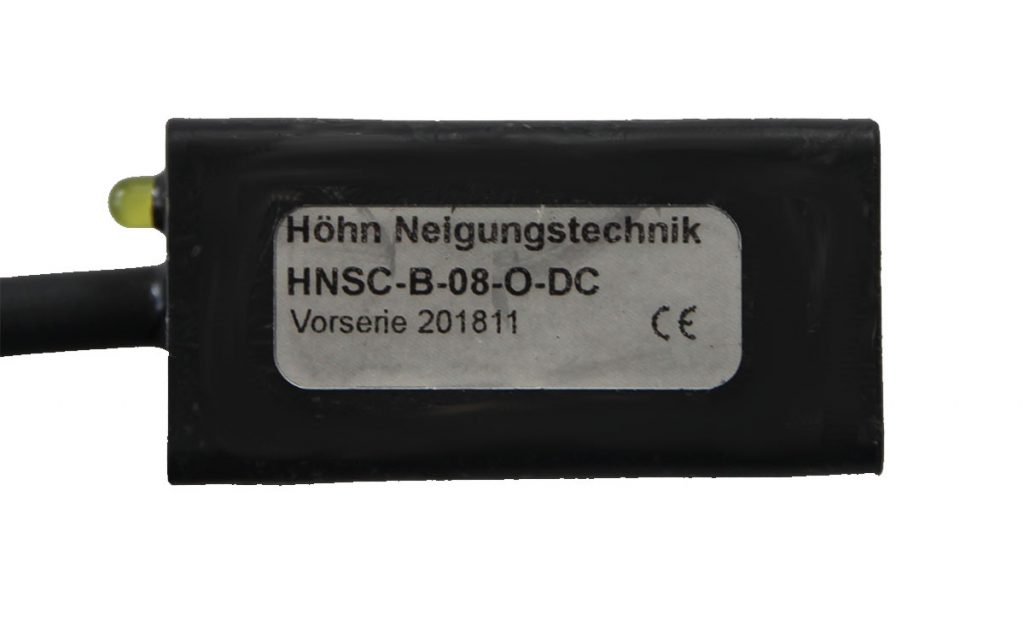

Zweidraht-Neigungsschalter von Höhn Neigungstechnik

Vollelektronischer Neigungsschalter nach der MEMS-Technologie

  • Einfacher Anschluss als Quecksilber-Ersatzschalter, ermöglicht durch die patentierte Zweidraht-Technologie.
  • Der Schalter ist als Öffner, Schließer oder Wechsler erhältlich.
  • Der Schaltpunkt wird kundenspezifisch festgelegt.

Eigenschaften

  • 1-dimensionaler Zweidraht-Neigungsschalter
  • Überwachungsbereich +/-90°
  • Mittlere Auflösung und Genauigkeit
  • Anschlusskompatibel bei Anwendungen, die bisher mit Quecksilber- oder Pendelschaltern umgesetzt wurden.
  • Geeignet für den industriellen Einsatz
    • Gehäuseschutzart: IP67
    • CE-Kennzeichen

Einsatzgebiete

Industrieautomatisierung_269px

Industrieautomatisierung

Forstwirtschaftliche-Maschinen_269px

Land- und Forstwirtschaftliche Maschinen

Nutzkraftfahrzeuge_269px

Nutzkraftfahrzeuge, Ladebordwände

Kran-und-Hebetechnik_269px

Kran- und Hebetechnik

Ersatz von Quecksilberschaltern und neue Appplikationen

Bei vielen industriellen Anwendungen sind immer noch zweiadrige Quecksilberschalter zu finden. Die marktüblichen Neigungsschalter und –sensoren benötigen jedoch mindestens drei und mehr Anschlüsse: zwei zur Stromversorgung und mindestens einen weiteren für die Schaltsignale.

Der von uns entwickelte und zum Europa-Patent angemeldete Neigungsschalter auf MEMS-Basis bietet hier die Lösung: zweiadrige Quecksilberschalter werden durch unseren neuen 2-adrigen elektronische Neigungsschalter ersetzt.

In vielen Fällen werden damit größere technische Probleme vermieden und Kostenvorteile erreicht. Auch für neue Applikationen ist dieser Schalter geeignet.

Technische Informationen & Datenblatt

Elektrische Daten:

Betriebsspannung UB:       9-30 V DC

Bemessungsspannung:      24 V DC

Restwelligkeit:                     < 15 %

Bemessungsstrom:             100 mA

Reststromaufnahme:         ca. 600µA

Schaltausgang:                    Gepolter Öffner (NC)

Spannungsabfall, statisch: 5V, max.



Mechanische Daten:

Gehäusematerial:               Kunststoff

Schutzart                :             IP67

Maße:                                    40mm x 20mm x 20mm



Anschlüsse:

Anschluss:                            Kabel mit Anschlussstecker M12

4-polig, A-codiert



Messbereich:

Messbereich X-Achse:       -90°…+90°

Schaltpunkt X-Achse:        8°, optional anwendungsspezifisch lieferbar

Hysterese:                            2

Grenzfrequenz:                   1 Hz



Funktionsanzeigen:

LED, gelb               :             Schalter geschlossen



Betriebsbedingungen:

Umgebungstemperatur     -25° C … 70° C



EMV:

EU- Richtlinien:                  2014/30/EU EMV-Richtlinie,
2011/65/EU RoHS-Richtlinie

Angewendete Normen:      EN 60947-5-2:2007/A1:2012,
EN 50581:2012

Datenblatt Zweidraht-Neigungsschalter

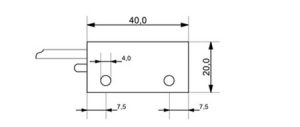

Einbaumaße

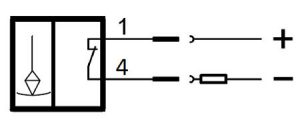

Anschlussbild
