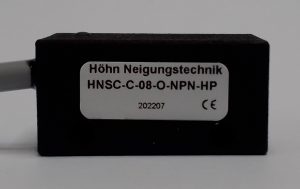

HNSC-C-…-..-….-HP

Funktion:

Die High Precision der HNSC-C Reihe überwacht Neigungsabweichungen aus der Horizontalen um eine Neigungsachse (X-Achse). Tritt eine Neigungsabweichung an der X-Achse auf, die größer als der Schaltwinkel ist, so findet ein Schaltvorgang statt.

Der Neigungsschalter geht erst dann wieder in den vorherigen Betriebszustand über, wenn die Neigungsabweichung den definierten Schaltwinkel wieder unterschreitet.

Eine Anzeige-LED im Gehäuse signalisiert den Zustand des Schaltausgangs (des Schaltausgangs 1 bei Wechslern).

Messbereich X-Achse:
Schaltpunkt X-Achse:
.
Genauigkeit:
Hysterese:
Grenzfrequenz:
Messprinzip:

-90°…+90°
nach Kundenvorgabe im Bereich
zwischen 3° und 45° Neigung
+/- 2°
2° +/- 0,5°
5 Hz
MEMS

Gehäusematerial:
Maße:

Kunststoff
40mm x 20mm x 20mm

Betriebsspannung UB:
Bemessungsspannung:
Restwelligkeit:
Bemessungsstrom:
Reststromaufnahme:
Schaltausgang:
Spannungsabfall, statisch:
Anschluss:
Kabellänge:

9-30 V DC
24 V DC
< 15 %
250 mA
<5 mA
Nach Kundenvorgabe (siehe Datenblatt)
5V, max.
Kabel mit Anschlussstecker M12, 4-polig, A-codiert
2m

EU-Richtlinien:
.
Angewendete Normen:

2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
EN 61000-6-3:2007 + A1:2011/ AC:2012 (Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe),
EN 61000-6-2:2005 + AC:2005-09 (Störfestigkeit für Industriebereich)

MTTFd:
Gebrauchsdauer:

2197 Jahre (PNP) bis 2237 Jahre (NPN)
20 Jahre

Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.

Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.

Technische Änderungen behalten wir uns vor.

Download:

Datenblatt HNSC-C-HP
