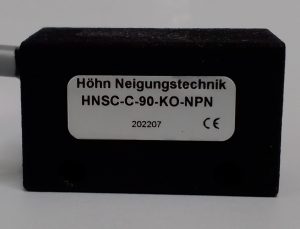

HNSC-C-…-K..-….

Funktion:

Die Kippschutz-Ausführung der HNSC-C Reihe überwacht rotationssymmetrisch Neigungsabweichungen aus der Vertikalen (Z-Achse). Tritt eine Neigungsabweichung an der Z-Achse auf, die größer als der Schaltwinkel ist, so findet ein Schaltvorgang statt. Der Neigungsschalter geht erst dann wieder in den vorherigen Betriebszustand über, wenn die Neigungsabweichung den definierten Schaltwinkel wieder unterschreitet.

Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Grenzfrequenz:
Messprinzip:

-90°…+90°
45° oder 90° Neigung auswählbar
+/- 3°
3° +/- 1°
5 Hz
MEMS

Gehäusematerial:

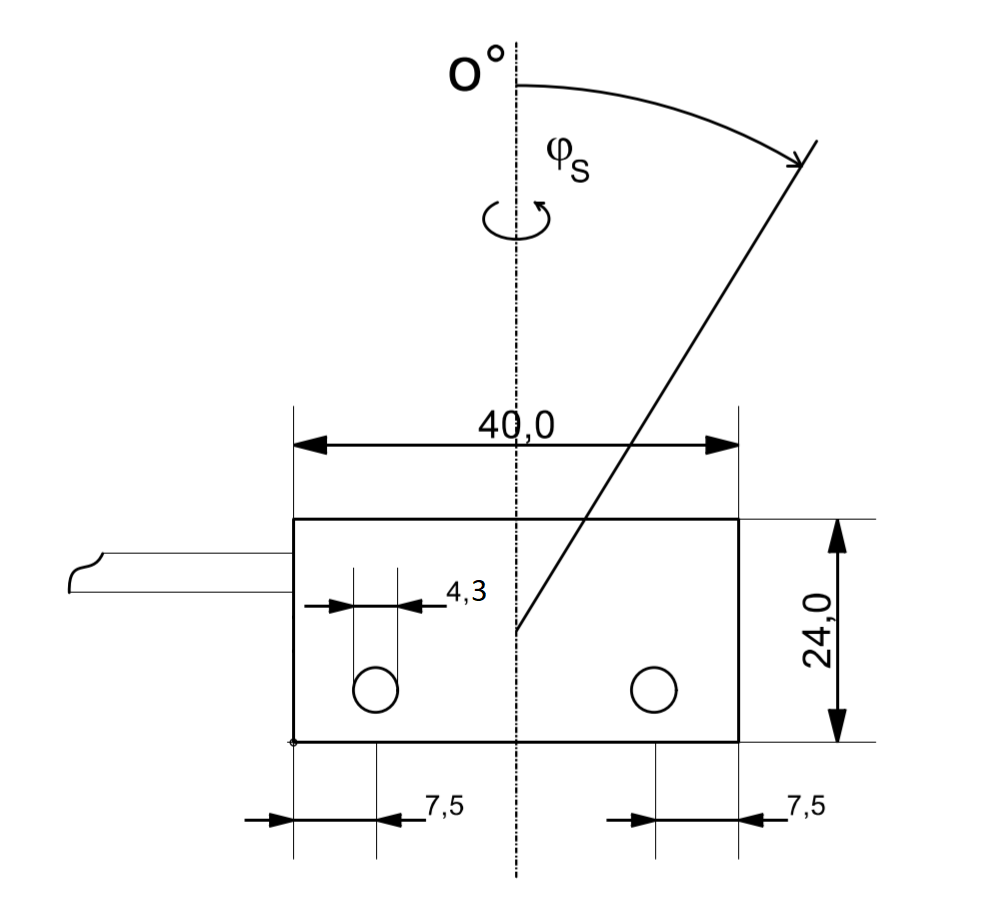

Maße:

Kunststoff
40 mm x 24 mm x 20 mm

Betriebsspannung UB:
Bemessungsspannung:
Restwelligkeit:
Bemessungsstrom:
Reststromaufnahme:
Schaltausgang:
Spannungsabfall, statisch:
Anschluss:
Kabellänge:

9-30 V DC
24 V DC
< 15 %
250 mA
<5 mA
Nach Kundenvorgabe (siehe Datenblatt)
5V, max.
Kabel mit Anschlussstecker M12, 4-polig, A-codiert
2m

EU-Richtlinien:
.
Angewendete Normen:

2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
EN 61000-6-3:2007 + A1:2011/ AC:2012 (Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe),
EN 61000-6-2:2005 + AC:2005-09 (Störfestigkeit für Industriebereich)

MTTFd:
Gebrauchsdauer:

2237 Jahre (Öffner/Schließer), 2194 Jahre (Wechsler)
20 Jahre

Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.

Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.

Technische Änderungen behalten wir uns vor.

Download:

Datenblatt HNSC-C-K
