HNSC-A-08-MNR-AC

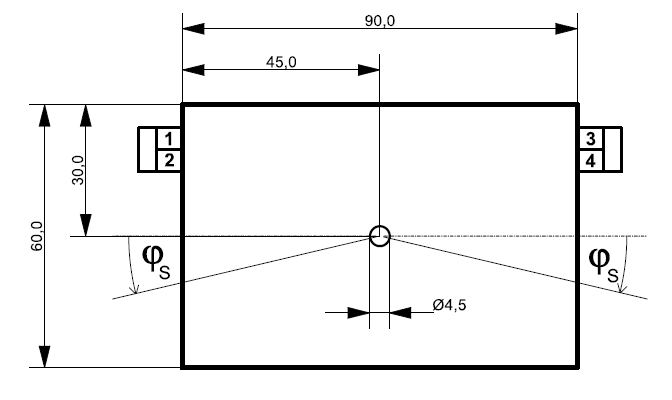

Funktion: Der Neigungsschalter HNSC-A-08-MNR-AC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an einer Seite der X-Achse auf, die größer als -8° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner) den Ausgang 1. Bei Neigungsabweichung größer als 8° öffnet der Ausgang 2. Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist. Die Hysterese beträgt 6°.
Messbereich X-Achse:
Schaltwinkel φS:
Genauigkeit:
Hysterese:
Messprinzip:
Anzugsgrehmoment:
-90°…+90°
+/- 8° Neigungsabweichung aus der Horizontalen
+/- 2°
6° +/- 2°
Mechatronisches Neigungselement
2,5 Nm
Gehäusematerial:
Maße:
Befestigung:
Anzugsgrehmoment:
Kunststoff
60 x 90 x 20mm
Bohrung für Schraube M4, mit Zahnscheibe
2,5 Nm

Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:
Anschluss:
Kabellänge:
48-250 V, Wechselstrom
500 mA
Gepolter Öffner (NC)

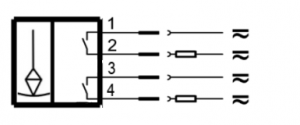

2 Schraubklemmen, 2-polig
1: L oder N
2: Schaltausgang 1
3: L oder N
4: Schaltausgang 2

EU-Richtlinien:
.
.
Angewendete Normen:
2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
2014/35/EU Niederspannungsrichtline
EN IEC 60947-5-1:2018
EN IEC 63000:2018
MTTFd:
Gebrauchsdauer:
3068 Jahre
20 Jahre / 500.000 Schaltzyklen
Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.
Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.
