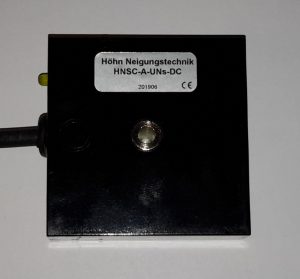

HNSC-A-UNs-DC

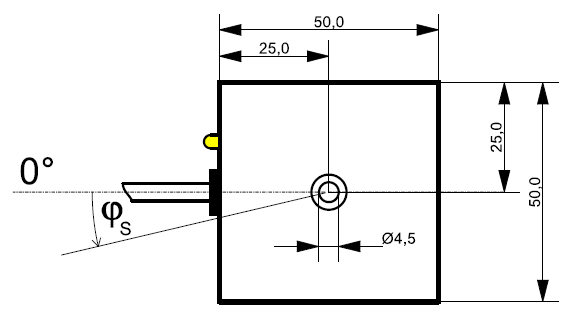

Funktion: Der Neigungsschalter HNSC-A-UNs-DC überwacht Neigungsabweichungen aus der Horizontalen (X-Achse). Tritt eine Neigungsabweichung an einer Seite der X-Achse auf, die größer als 10° ist (siehe Skizze „Einbaumaße“), öffnet der Schalter (Öffner). Der Neigungsschalter geht erst dann wieder in den ursprünglichen Betriebszustand über, wenn die Neigungsabweichung aufgehoben ist.
Messbereich X-Achse:
Schaltpunkt X-Achse:
Genauigkeit:
Hysterese:
Messprinzip:
-90°…+90°
10° Neigungsabweichung aus der Horizontalen
+/-2°
8°+/-1°
Mechatronisches Neigungselement
Gehäusematerial:
Maße:
Befestigung:
Anzugsdrehmoment:
Kunststoff
50 x 50 x 15mm
Metallbuchse für Schraube M4, mit Zahnscheibe
2,5 Nm
Spannungsversorgung:
Ausgangsstrom:
Schaltausgang:
Anschluss:
Kabellänge:
9-30 Volt, Gleichstrom
500 mA
Gepolter Öffner (NC)
Kabel, dreiadrig
2m
EU-Richtlinien:
.
.
Angewendete Normen:
2014/30/EU EMV-Richtlinie
2011/65/EU RoHS-Richtlinie
2014/35/EU Niederspannungsrichtline
EN 61000-6-3:2007 + A1:2011/ AC:2012 (Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe),
EN 61000-6-2:2005 + AC:2005-09 (Störfestigkeit für Industriebereich)
MTTFd:
Gebrauchsdauer:
6137 Jahre
20 Jahre / 500.000 Schaltzyklen
Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.
Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.
