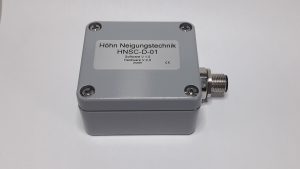

HNSC-D-01
Funktion:
Der Neigungsschalter HNSC-D-01 misst Neigungsabweichungen aus der Horizontalen um 2 Achsen (x-, y-Achse). Tritt eine Abweichung an einer Achse auf, die größer als der eingestellte Warnung-Schaltpunkt ist, so schaltet der jeweilige Schaltausgang auf High-Pegel, die dazugehörige Anzeige-LED signalisiert Warnung. Tritt eine Abweichung an einer Achse auf, die größer als der eingestellte Alarm-Schaltpunkt ist, so schaltet der jeweilige Schaltausgang auf High-Pegel, die dazugehörige Anzeige-LED signalisiert Alarm. Der Schalter unterscheidet nicht zwischen positiver und negativer Abweichung von der Nulllage.
Der Schaltausgang geht erst dann wieder auf Low-Pegel, wenn die Abweichung den Alarm- bzw. Warnung- Schaltpunkt unterschreitet. Die Schalt-Hysterese zwischen Ein- und Ausschaltpunkt kann über das Drehpotentiometer P1 zwischen ca. 0,05° und 2,00° eingestellt werden. Die Grenzfrequenz kann über das Drehpotentiometer P2 zwischen ca. 2 Hz und 50 Hz eingestellt werden.
Messbereich X-Achse:
Messbereich Y-Achse:
Schaltpunkt X-Achse:y
Schaltpunkt Y-Achse:y
Kalibriergenauigkeit des:
Nullpunktes:
Kalibriergenauigkeit des
Schaltpunkte:
Auflösung:
Hysterese:
Grenzfrequenz:
Messprinzip:
-90°…+90°
-90°…+90°
0° < φx < 45°; einstellbar
0° < φy < 45°; einstellbar
line
+/- 0,05°
line
+/- 0,05° + 1% des Schaltbereichs
0,025°
≈0,05°…2,00°, einstellbar
≈2…50 Hz, einstellbar
MEMS
Gehäusematerial:
Maße:
Aluminium
64mm x 58mm x 35mm
Betriebsspannung UB:
Restwelligkeit:
Stromaufnahme, unbelasted:
Schaltausgang:
Ausgangsspannung:
Max, Ausgangsspannung:
line
Anschluss:
9-28 V DC
< 10 %
< 40 mA
open collector (NC)
> Vs -1,5V
250 mA je Ausgang
500 mA max Ausgangsbelastung (alle Ausgänge gleichzeitig)
Rundstecker M12, 8-polig
oder: Kabel, geschirmt, 6-adrig (a. Anfrage)
EU-Richtlinien:
Angewendete Normen:
2014/30/EU EMV-Richtlinie, 2011/65/EU RoHS-Richtlinie
EN 61000-6-3:2007 + A1:2011/ AC:2012 (Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe),
EN 61000-6-2:2005 + AC:2005-09 (Störfestigkeit für Industriebereich)
MTTFd:
Gebrauchsdauer:
699 Jahre
20 Jahre
Die Angabe des MTTF- / Gebrauchsdauer-Wertes stellt keine verbindlichen Beschaffenheits- und/oder Lebensdauerzusagen dar; es handelt sich lediglich um Erfahrungswerte ohne bindenden Charakter.
Durch diese Wertangaben wird auch nicht die Verjährungsfrist von Mängelansprüchen verlängert oder sonst in irgendeiner Form beeinflusst.
